Категория: Линии для производства стеклопакетов

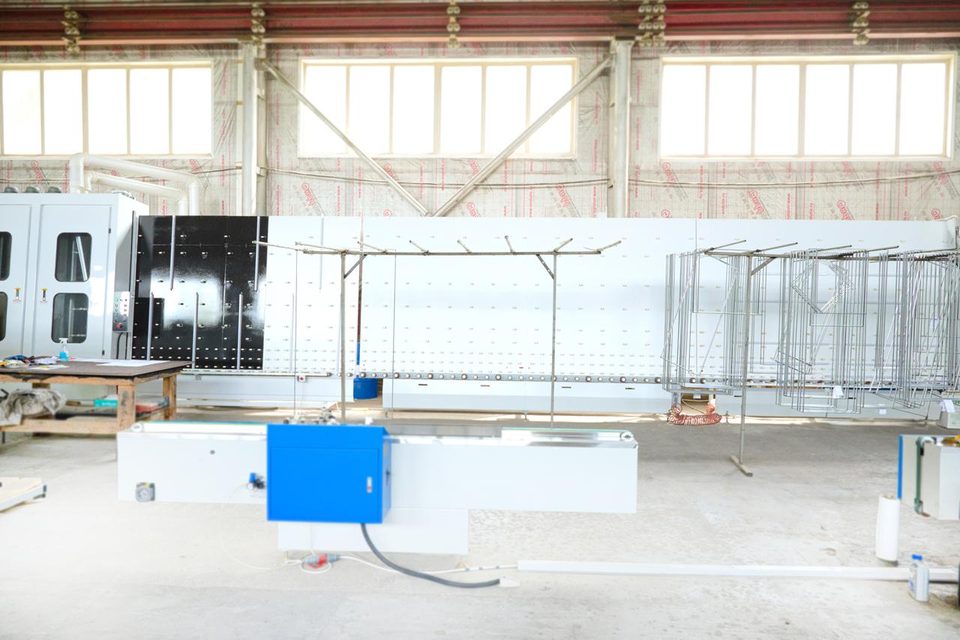

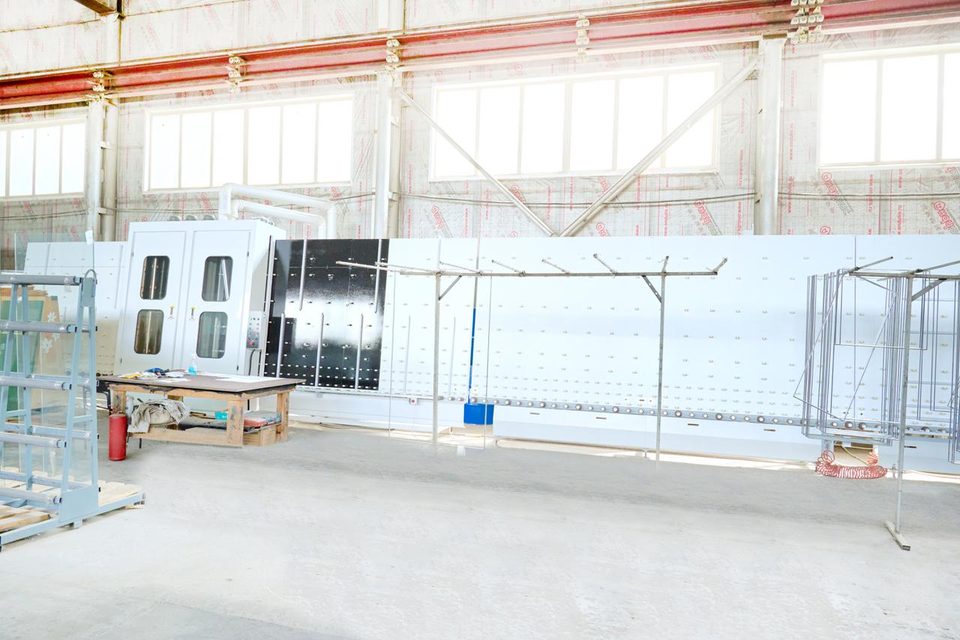

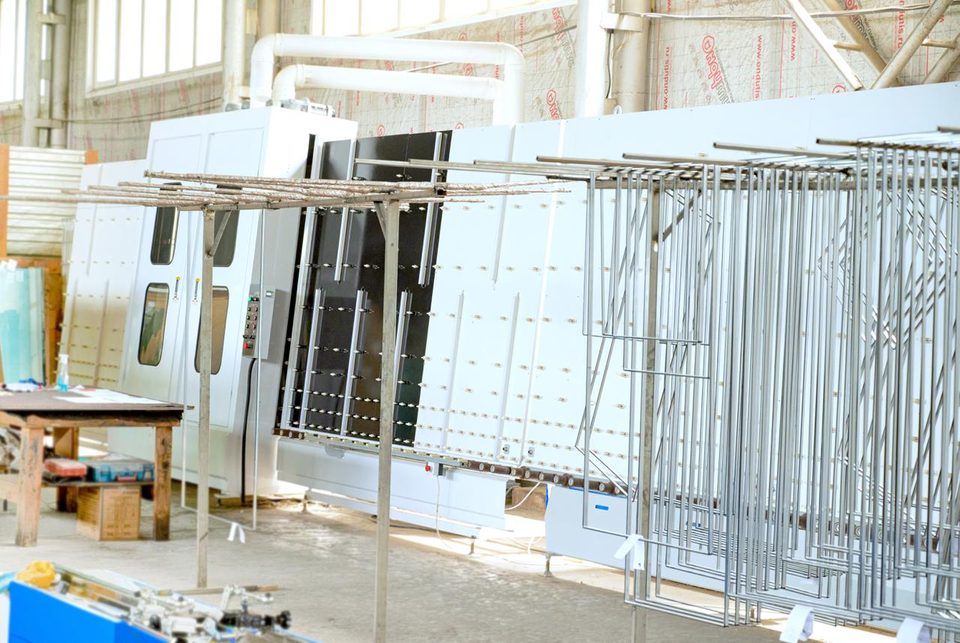

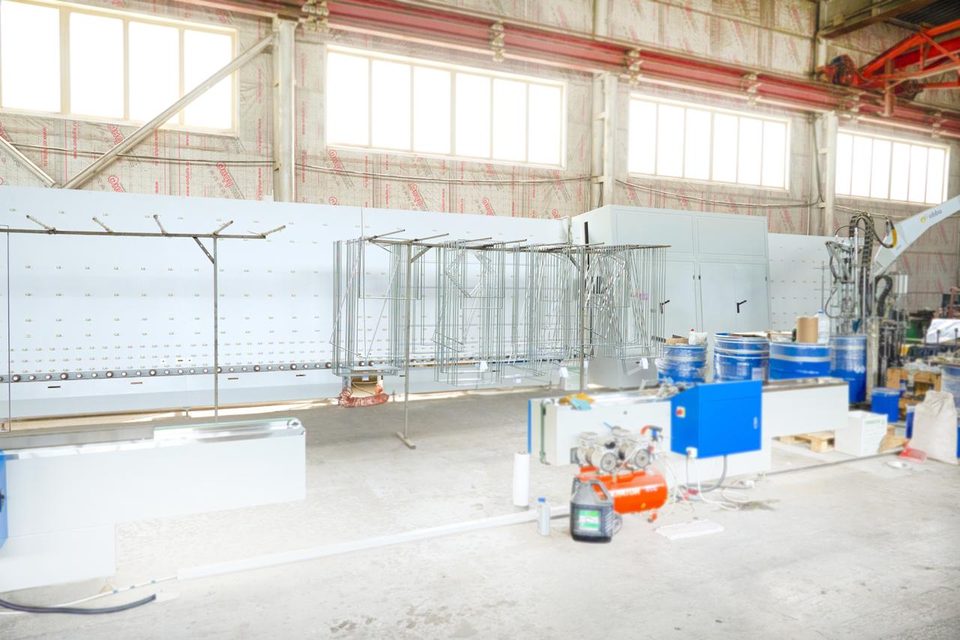

Автоматическая вертикальная линия мойки стекла листового и сборки стеклопакетов с панельным прессом. Количество камер стеклопакета 1-5. Направление действия слева направо или справа налево – на выбор.

Максимальный размер заготовки листового стекла: 2000мм х 3000мм.

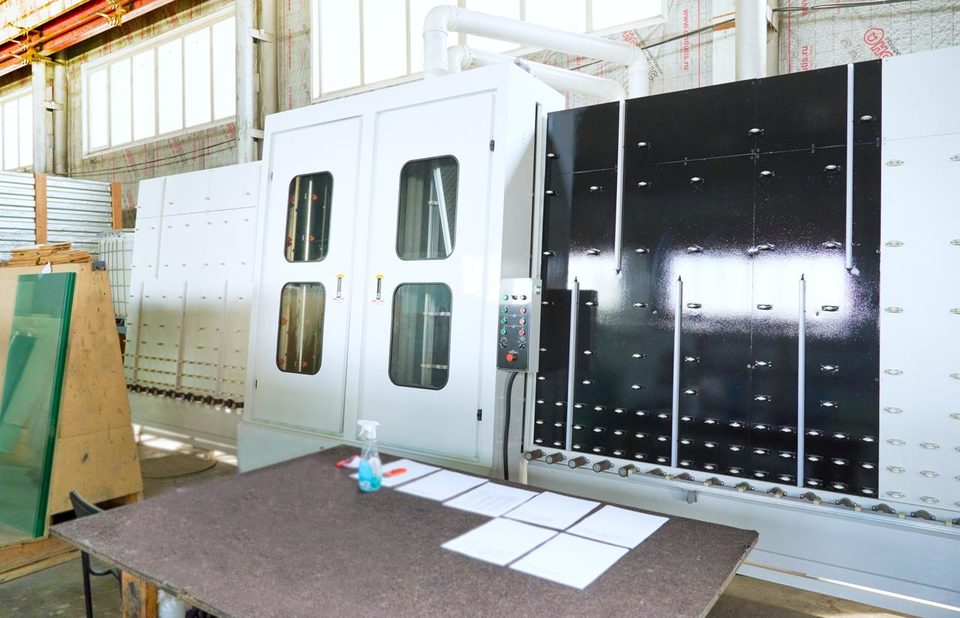

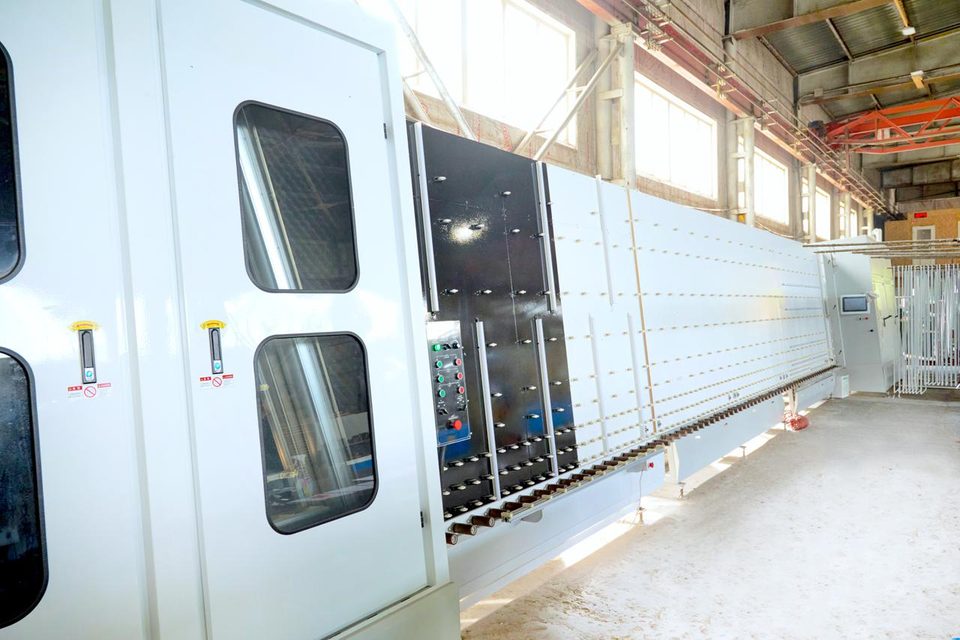

1. Секция мойки стекла
- Состоит из трёх секций. Входной конвейер с подсветкой (длина 2,7 метра), моечно-сушильное
отделение (длина 2,2 метра), стенд визуального осмотра качества с подсветкой (длина 3 метра).
- Отделение мойки имеет стеклянные фрагменты дверей для визуального осмотра работы форсунок
и фенов. Три пары щёток для мытья стекла с любым напылением. Внутренняя шумоизоляция
корпуса. Контроль и регулировка температуры нагрева воды. Четыре мощных водяных насоса.
Единый конвейер секции мойки и сушки стекла встроен в единый алгоритм сборки стеклопакетов.
- Стенд визуального контроля качества мытья оснащён светодиодными лампами дневного света.
Для удобства контроля качества стекла фон секции изготовлен в двух цветах – черный и белый.
- Нагнетающий вентилятор с воздушным фильтром воздуха на входе. Для высокой
производительности воздушный поток организован с обратной связью из камеры сушки к
нагнетающему вентилятору.
- Длина всех секции 8,1м, высота 3,5м, ширина 1,6м.
- Вес оборудования – 2500кг.
- Напряжение: 380 Вольт.
- Общая мощность: 22 кВт.
- Сила шума: 65 дБ.

2. Стенд установки дистанционной рамки.
Предназначен для установки дистанционной рамки на стекле. Стабильность зазора обеспечивается
горизонтальным и вертикальным позиционерами. Оснащён светодиодными лампами дневного
света. Обеспечивает качественную сбоку стеклопакета с геометрическими размерами стекла 3х2
метра. Стенд имеет участок для установки маркиратора рамки. Отдельный цепной привод, встроен
в единый алгоритм сборки стеклопакетов.
- Длина секции 3,3м, высота 2,65м, ширина 0,7м.
- Вес оборудования – 300кг.
- Напряжение: 380 Вольт.
- Общая мощность: 1 кВт.

3. Пресс сборки и обжима стеклопакетов.
Процесс сборки стеклопакетов происходит в прессе. Оснащён сенсорным экраном. Простое и
понятное программное обеспечение позволяет в любой момент сборки стеклопакета видеть весь
процесс и управлять алгоритмом программного обеспечения. На экране отображается информация
о заказе. Стабильность давления закрытого панельного пресса обеспечивается пневматической
системой. Мягкое покрытие панелей пресса обеспечивает качественную сборку стеклопакета с
геометрическими размерами стекла 3,1х2 метра. Количество камер стеклопакета может
варьироваться от одной до девяти. Толщина стеклопакета до 90мм. Отдельный цепной привод,
встроен в единый алгоритм сборки стеклопакетов. Обеспечивает быструю и качественную сборку
стеклопакетов.
- Длина секции 3,3м, высота 2,8м, ширина 1,3м
- Вес оборудования – 1200кг.
- Напряжение: 380 Вольт.
- Общая мощность: 2 кВт.

4. Стенд приёма готовой продукции.
Предназначен для приёма готовой продукции после пресса и визуального контроля качества сборки.
Оснащён светодиодными лампами дневного света. Обеспечивает окончание работы цикла
алгоритма сборки стеклопакетов, визуальный контроль качества готовой продукции в вертикальном
положении. Отдельный цепной привод, встроен в единый алгоритм сборки стеклопакетов.
- Длина секции 3,3м, высота 2,65м, ширина 0,7м.
- Вес оборудования – 250кг.
- Напряжение: 380 Вольт.
- Общая мощность: 1 кВт.

Габаритные размеры элементов:
— Мойка стекла: Длина 8,1 м; Высота 3,5 м; Ширина 1,6 м; Мощность 22 кВт; Масса 2500 кг.
— Стенд установки дистанционной рамки: Длина 3,3 м; Высота 2,8 м; Ширина 0,7 м; Мощность 1 кВт; Масса 300 кг.
— Пресс сборки и обжима стеклопакетов: Длина 3,3 м; Высота 2,8 м; Ширина 1,3 м; Мощность 2 кВт; Масса 1200 кг.
— Стенд приёма готовой продукции: Длина 3,3 м; Высота 2,65 м; Ширина 0,7 м; Мощность 1 кВт; Масса 250 кг.
ИТОГО: Длина 18 м; Высота 3,5 м; Ширина 1,6 м; Мощность 26 кВт; Масса 4300 кг.

Стоимость – 5 500 000 рублей с НДС.

Дополнительные опции:
1. Накопитель стекла 3 метра.
Предназначен для накопления стекла после мойки перед сборкой. Увеличение производительности
линии до 25%. Используется как дополнительная секция при изготовлении стеклопакетов размером
до 3,1 метра. При постоянном изготовлении стеклопакетов длиной более 2,5 метров, рекомендуется
применять две секции. Отдельный цепной привод, встроен в единый алгоритм сборки
стеклопакетов.
- Длина секции 3,3м, высота 2,65м, ширина 0,7м.
- Вес оборудования – 250кг.
- Напряжение: 380 Вольт.
- Общая мощность: 1 кВт. Стоимость - 300 000 рублей с НДС.
2. Накопитель стекла 4 метра.
Предназначен для накопления стекла после мойки перед сборкой. Используется как дополнительная
секция при изготовлении стеклопакетов размером до 2 метров. Два независимых цепных привода,
встроены в единый алгоритм сборки стеклопакетов.
- длина секции 4,5 метра, высота 2,65м, ширина 0,7м.
- Вес оборудования – 300кг.
- Напряжение: 380 Вольт.
- Общая мощность: 1 кВт. Стоимость - 500 000 рублей с НДС.
3. Функция сборки архитектурных стеклопакетов.
Предназначен для автоматической сборки архитектурных стеклопакетов.
Стоимость – 1000 000 рублей с НДС.

Пусконаладочные работы, гарантийные обязательства:
Пуско-наладочные работы - 5% от стоимости оборудования. Проезд специалистов до места проведения работ и их проживание оплачиваются дополнительно.
Гарантия на оборудование - 1 год. Полное гарантийное и послегарантийное сопровождение. Консультации и обучение персонала – бесплатно.
Помощь по настройке ПО оборудования в единый алгоритм работы Вашего цеха.

Произведено в 2026 году, Россия.

Местонахождение - Россия

Возможен самовывоз или доставка транспортной компанией.
