Категория: Деревообрабатывающее оборудование

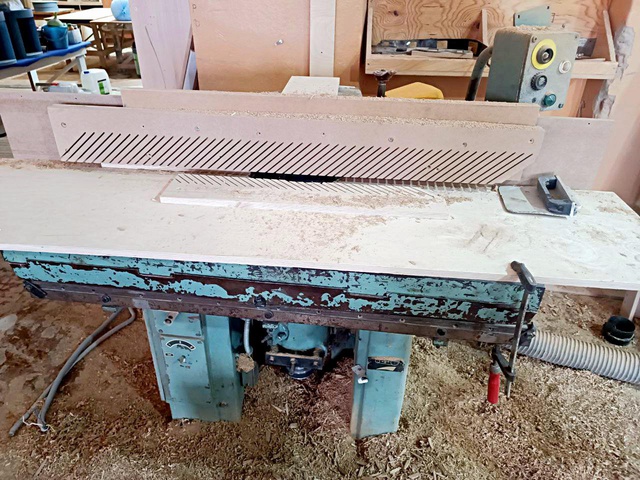

Станок фрезерный деревообрабатывающий ФСШ-1А с подвижной шипорезной кареткой модели ФСШ-1А предназначен для выполнения разнообразных фрезерных работ по дереву с ручной подачей, зарезки простых шипов глубиной до 100 мм с помощью шипорезной каретки, криволинейного фрезерования по шаблону с ручной подачей.

Станок без шипорезной каретки имеет обозачение - ФС-1.

Фрезерный станок ФСШ-1А предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.

Принцип работы и особенности конструкции станка ФСШ-1А

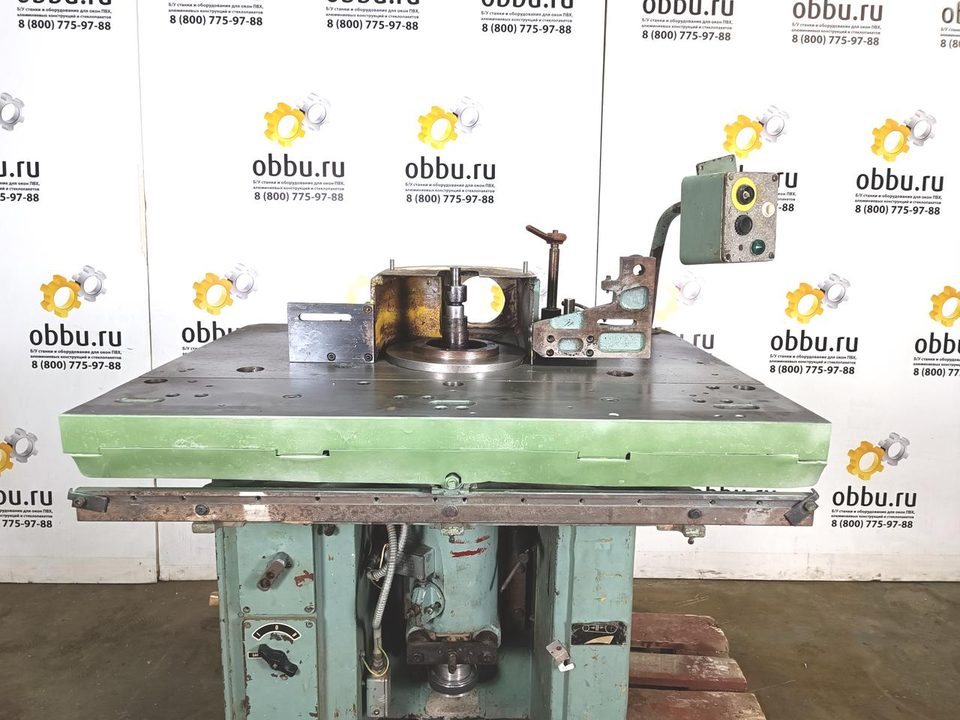

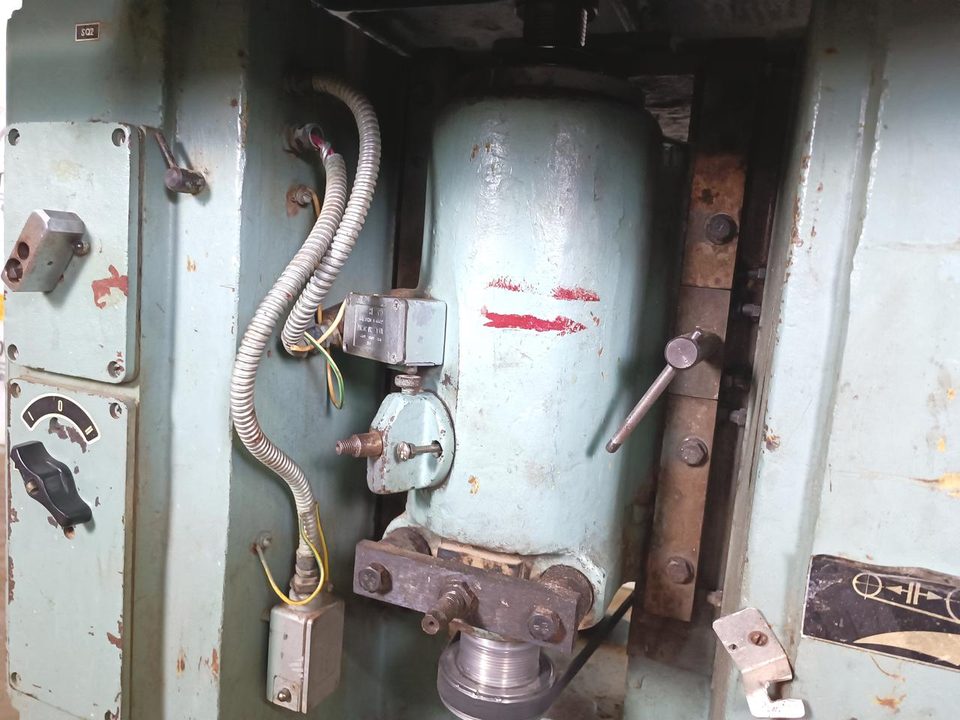

Станок ФСШ-1А собран на цельно литой виброустойчивой чугунной станине, внутри которой установлен высокоскоростной шпиндельный узел с механизмом подъёма и приводом от двухскоростного электродвигателя.

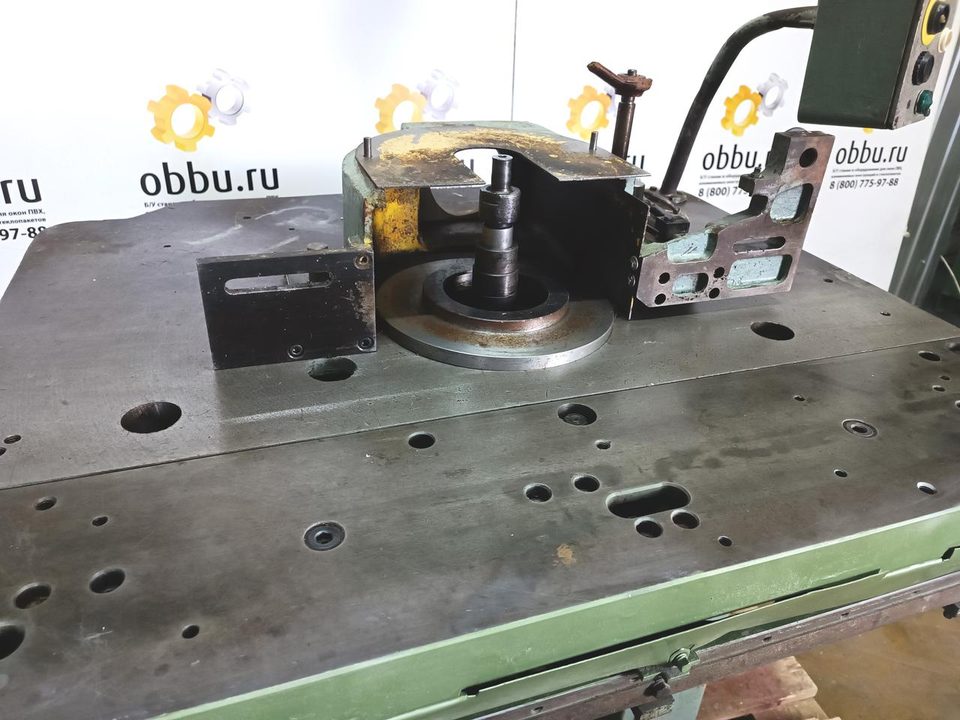

На станине установлен литой чугунный стол с шипорезной кареткой. На столе крепятся верхняя опора шпинделя, ограждение фрезы с регулируемыми направляющими линейками и патрубком для стружкоотсоса.

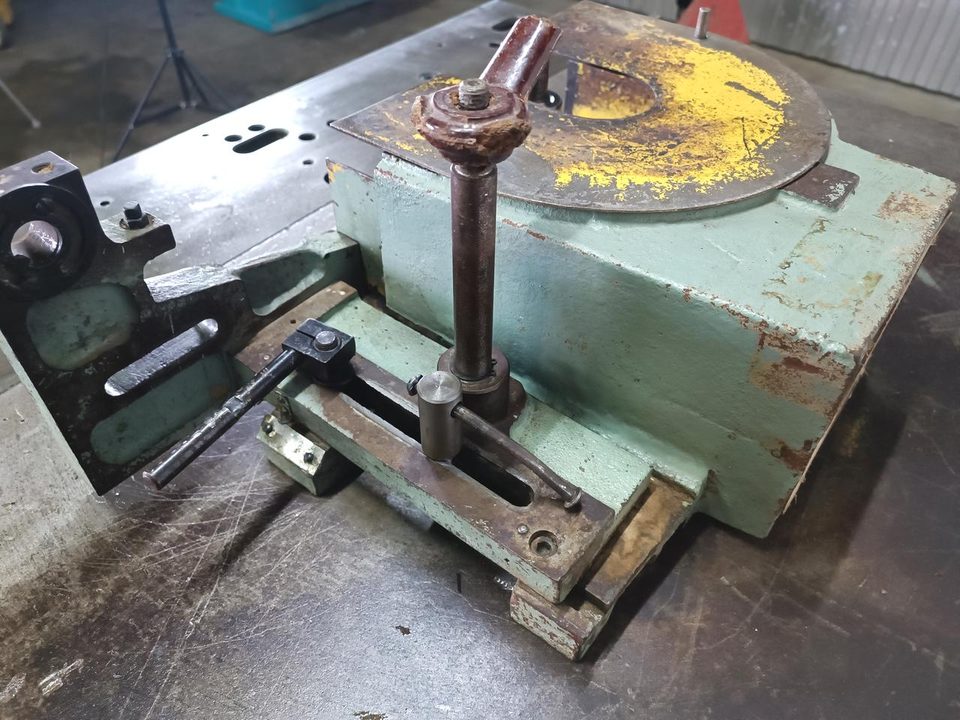

Шипорезная каретка имеет поворотную линейку с эксцентриковым прижимом. Дополнительно станок может комплектоваться автоматическим подающим устройством (автоподатчиком), который легко монтируется на стол станка.

В последние годы, с развитием производства корпусной мебели, в нашей стране фрезерные станки основном используют для фрезерования криволинейных кромок ДСП. Обработка ведется преимущественно двумя способами.

Станок может эксплуатироваться в диапазоне температур от +10 до +35°С, при средней относительной влажности воздуха не более 80%, в невзрывоопасной среде, при отсутствии прямого воздействия атмосферных осадков.

Технические характеристики фрезерного станка ФСШ-1А:

- Наибольшая толщина обрабатываемой заготовки (наибольшая глубина фрезерования), мм. 100;
- Номинальные размеры стола, мм.:325 x 1000;
- Наибольшее вертикальное относительное перемещение шпинделя, мм. 100;
- Внутренний конус Морзе шпинделя №4;
- Наибольшая ширина заготовки, устанавливаемой на каретке при глубине шипа 100 мм., мм.700;
- Номинальный диаметр шпиндельной насадки, мм. 32;
- Наибольший диаметр режущего инструмента, мм. 250;
- Наибольший ход шипорезной каретки, мм. 926;
- Высота стола от пола, не менее, мм. 860;
- Оптимальный диаметр круглой заготовки, мм. 90;
- Номинальная частота вращения шпинделя при номинальной мощности электродвигателя, об/мин. 3000, 4500, 6000, 9000.

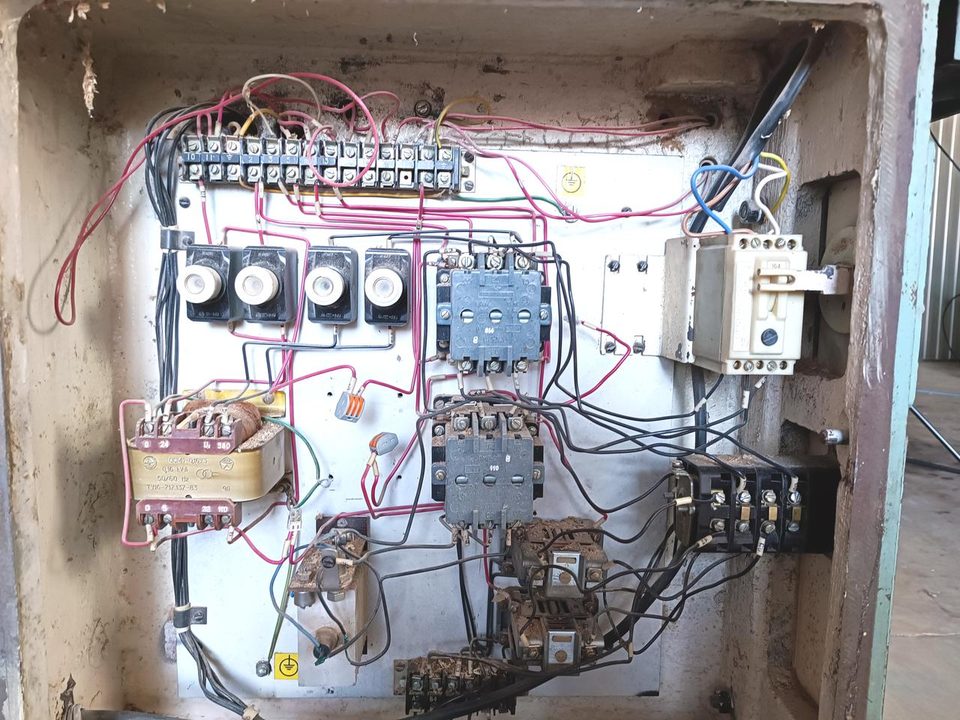

Электрооборудование станка:
- Род тока питающей сети 380 В, 50 Гц.;
- Количество электродвигателей на станке, шт 1;

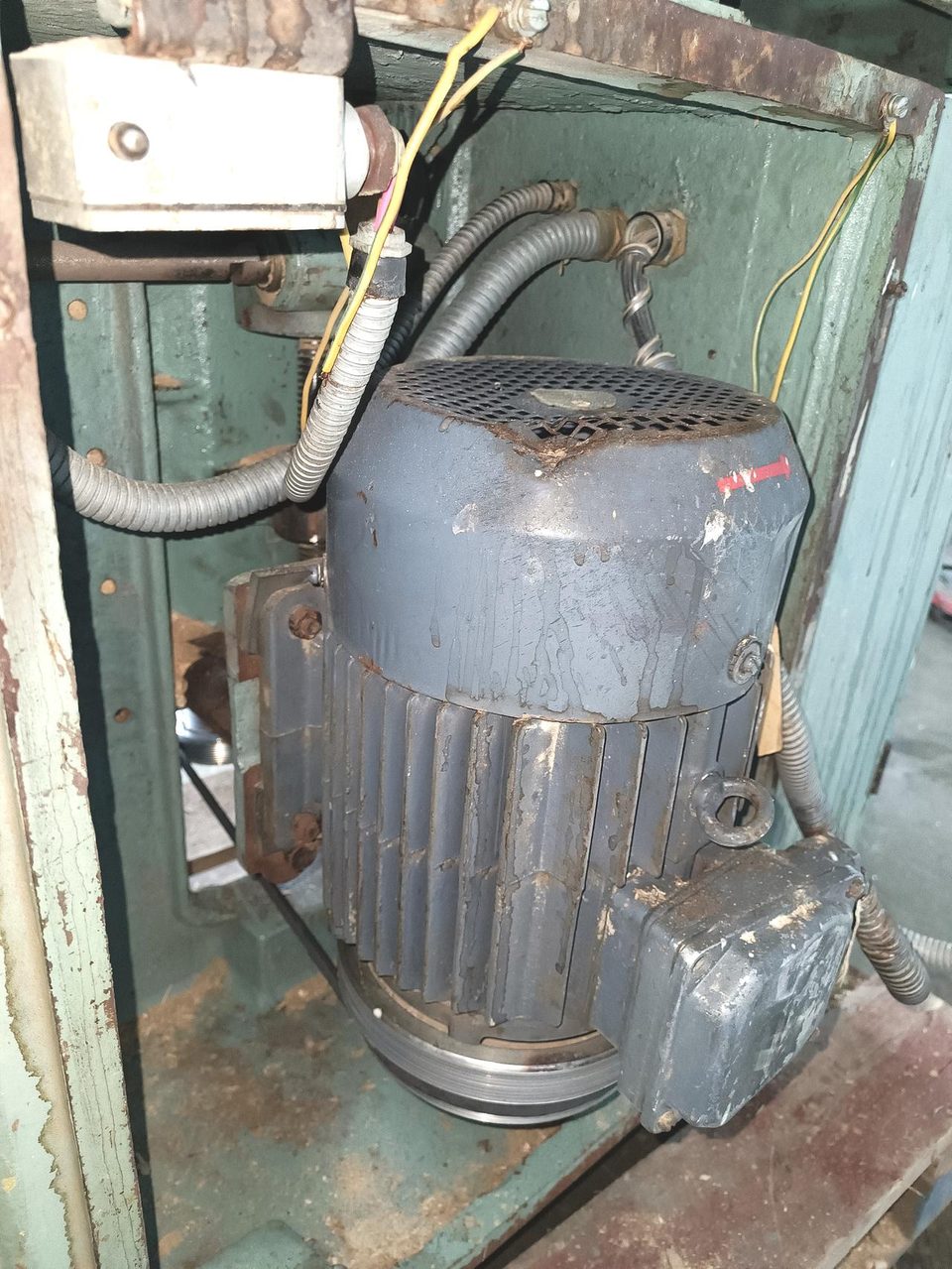

- Электродвигатель - номинальная мощность, кВт. 4,0/ 4,75;
- Электродвигатель - номинальная частота вращения электродвигателя, об/мин. 1420/ 2820;
- Номинальное напряжение цепей управления, В 110;
Габариты и масса станка:
- Габариты станка (длина х ширина х высота), мм.1000 х 1110 х 1270;
- Масса станка, кг. 810.

Местонахождение - Павловский Посад

Возможен самовывоз или доставка транспортной компанией.
