Категория: Автоматические линии

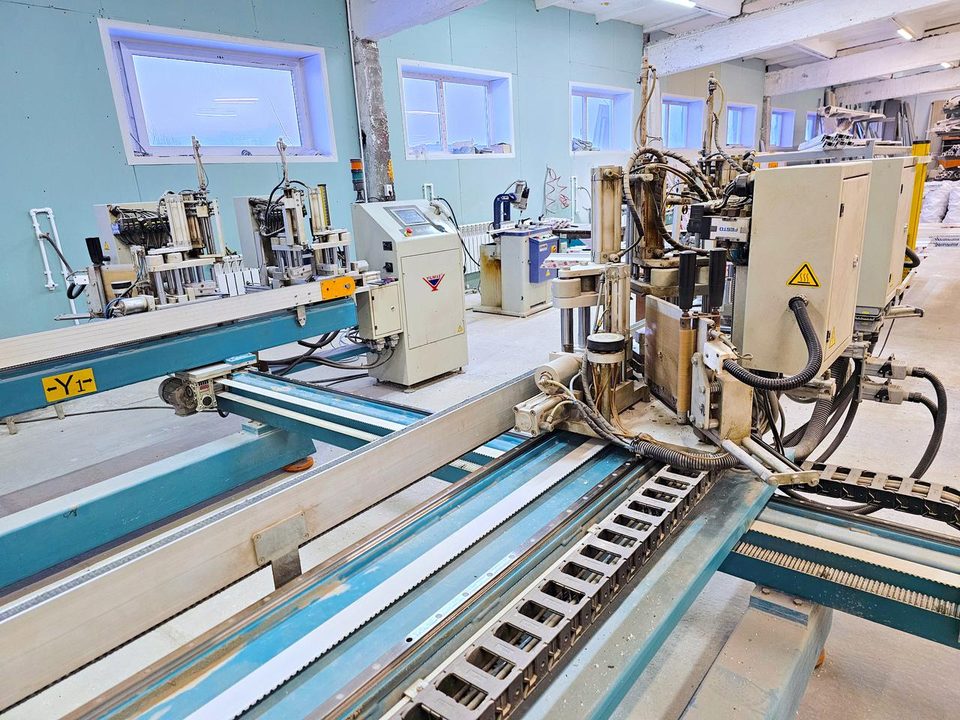

В состав автоматизированного сварочно-зачистного комплекса Yilmaz для производства пластиковых окон входит следующее оборудование:

1) YILMAZ DK 540 Четырёхголовочная горизонтальная сварочная машина для ПВХ окон
2) YILMAZ CNC 608 Углозачистной станок с программным управлением и двумя сервоприводами
3) YILMAZ SA 250 Транспортировочный стол для охлаждения ПВХ конструкций
3) YILMAZ SA 260 Автоматический поворотный стол для ПВХ конструкций

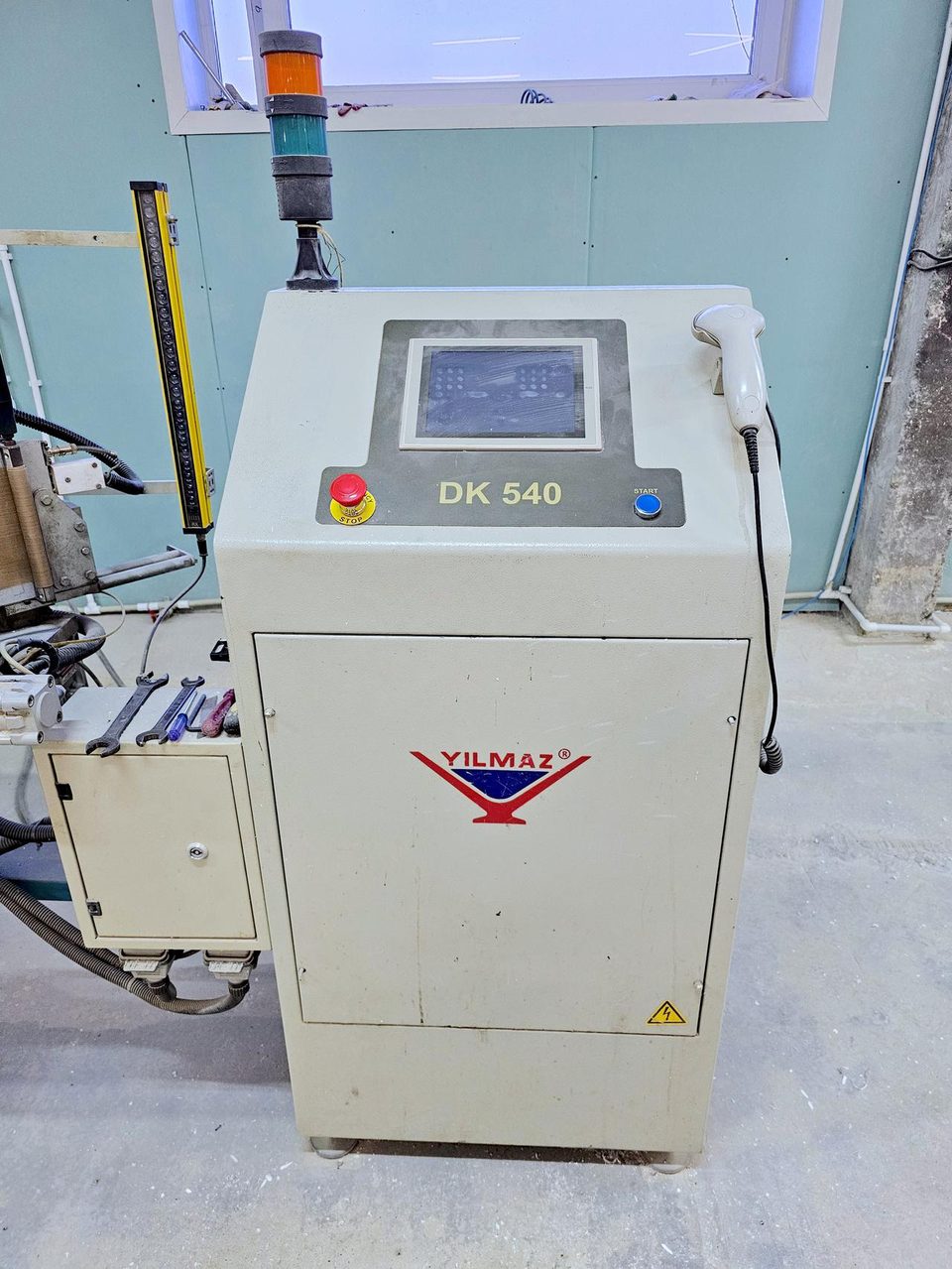

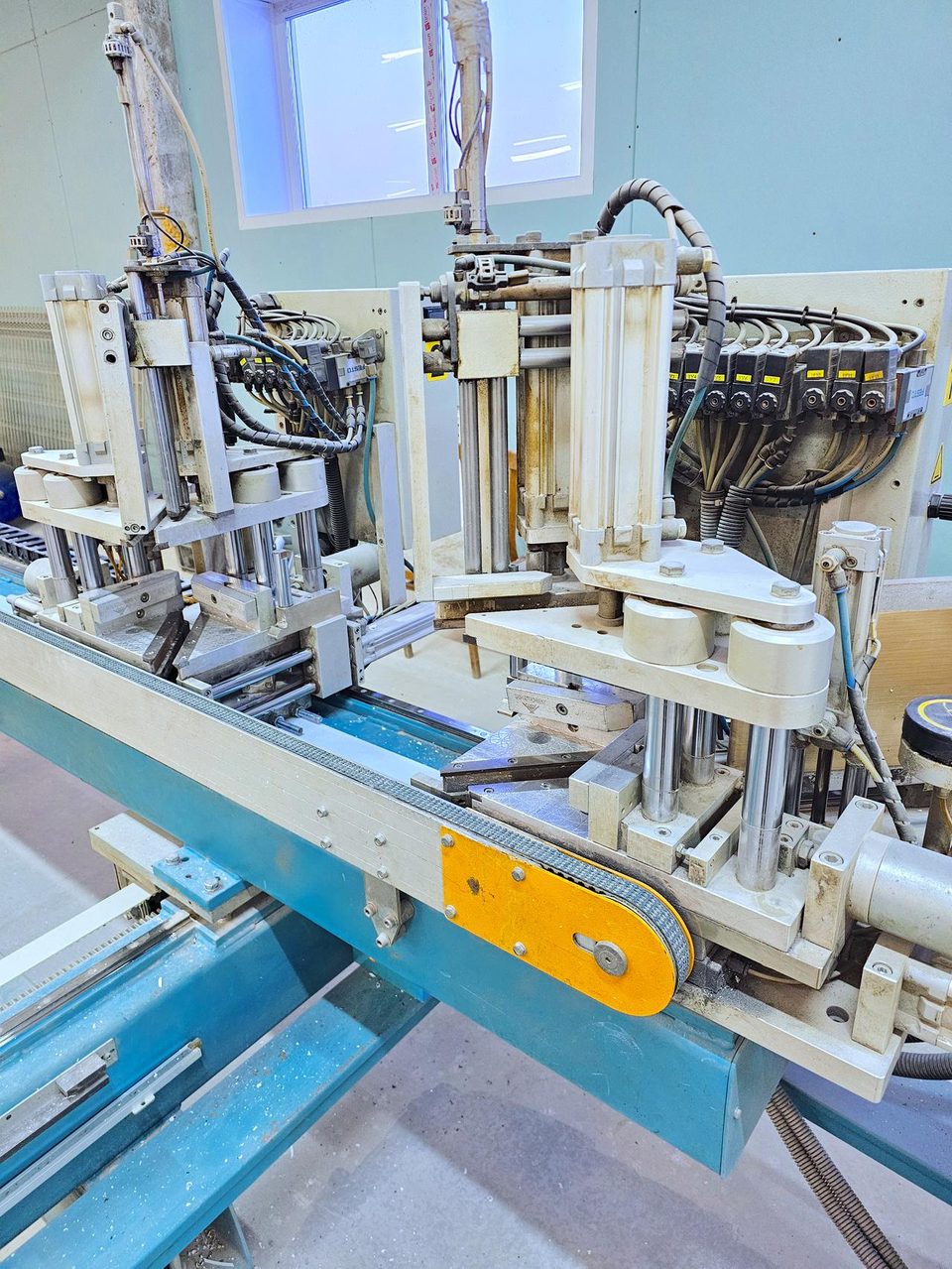

Yilmaz DK 540 предназначен для соединения четырех углов ПВХ-профилей с помощью сварки.
Преимущества данного станка:
Полностью автоматическая сварка ПВХ профилей под углом 90°.
За одну операцию выполняет сварку четырех углов ПВХ профилей рам и створок.
Все параметры, связанные со сваркой профиля, с легкостью программируются.
Параметры легко устанавливаются оператором с помощью цветного сенсорного ЖК-экрана с диагональю 8 дюймов.
Может быть установлена в виде автоматический линии в сочетании с Охлаждающей Установкой (SA 250), Углозачистным станком (CNC 608-CNC 610), Поворотным Роботом (SA 260) и Станцией временного хранения окон (SA 251).
Автоматическая настройка стандартных (2 мм) или бесшовных (0,2 мм) параметров сварки.
Длительный срок службы тефлона за счет системы обмотки тефлоновой пленки.
Автоматическая разгрузка профилей после процедуры сварки.
Экономия времени за счет практичной системы смены форм.
Благодаря считыванию штрих-кода автоматически настраивает параметры сварки на запрограммированный профиль.
Защитное ограждение для оператора.
Возможность регулировки температуры в диапазоне 0° – 300°C благодаря электронному термостату.
Минимальные размеры рамы: 400 х 400 мм.
Максимальные размеры рамы: 3100 х 2700 мм.
Объем памяти для сохранения программ 900 различных профилей.

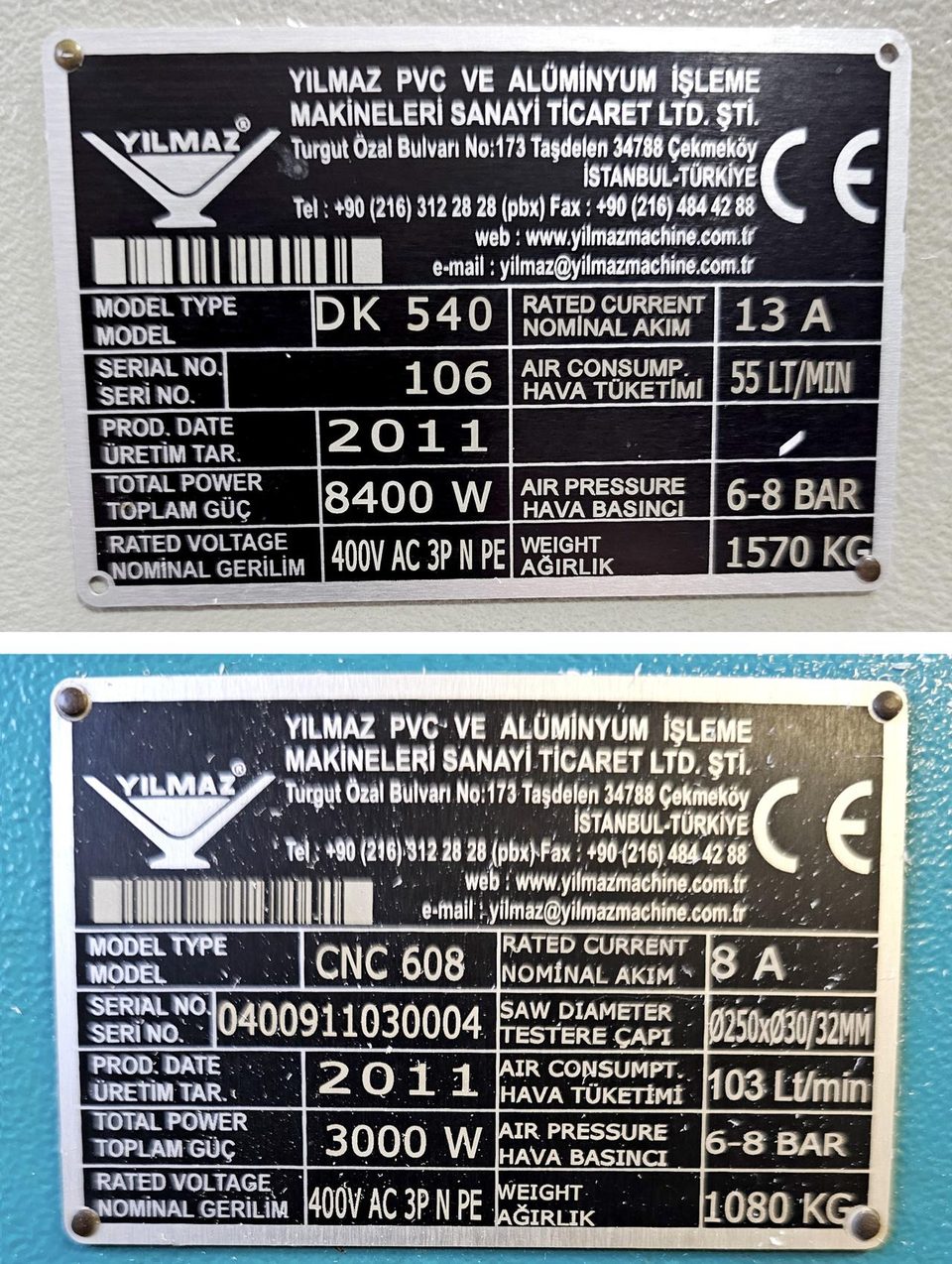

Мощность двигателя: 8,4 kW
Электропитание: 380V / 50-60Hz
Давление в пневмосистеме: 6-8 bar
Габаритные размеры (L / H / W): (2200 x 1750 х 4080) мм
Вес: 2093 / 1702 кг

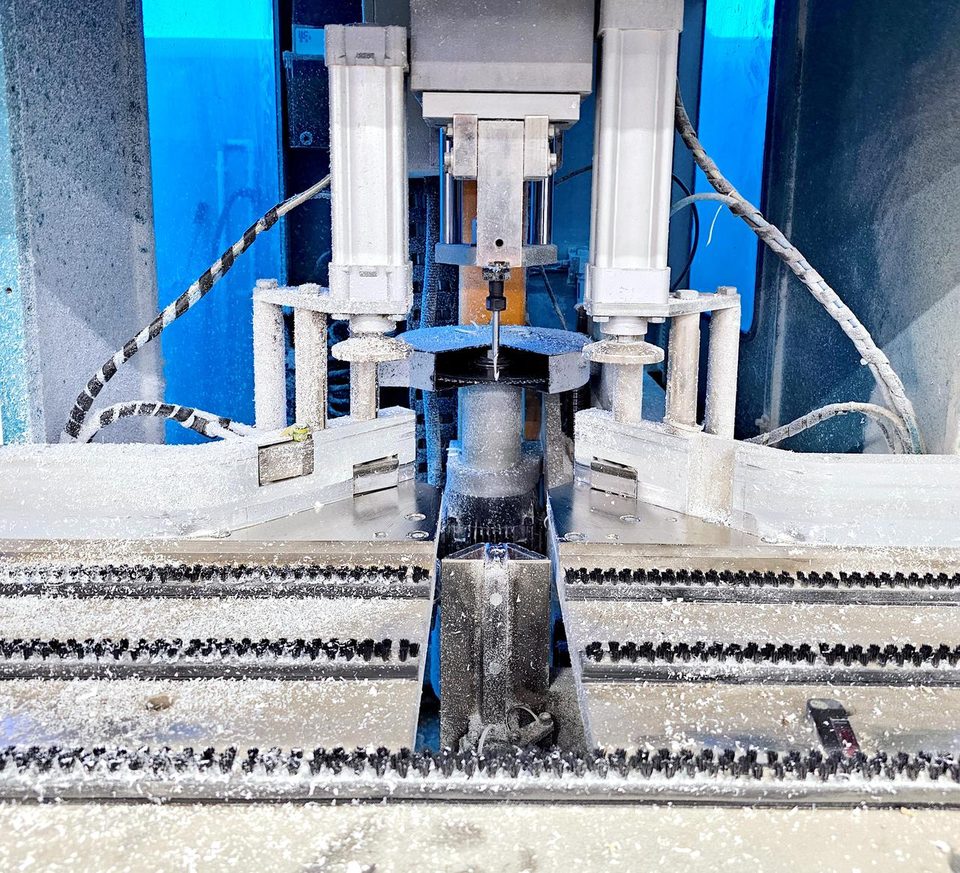

Углозачистной станок с компьютерным программным управлением Yilmaz CNC 608 для зачистки поверхностей ПВХ профилей, сваренных под углом 90° от заусенцев и наплывов.
Особенность модели:
Все рабочие параметры могут быть независимо отрегулированы на экране монитора.
Функция автоматического распознавания профиля рамы и створки.
Может быть установлен в виде автоматический линии в сочетании с Четырехголовочным сварочным аппаратом (DK 540), Охлаждающей установкой (SA 250) и Поворотным Роботом (SA 260).
Объем памяти 65000 профилей.
Промышленный ПК на базе Windows и цветной сенсорный ЖК-монитор с диагональю 15 дюймов.
Дистанционное подключение по сети интернет и обеспечение технической поддержки.
Возможность простой регулировки скорости подачи во время работы через сенсорный экран компьютера.
Возможность простой передачи программ для новых типов профилей через USB-флэш-накопитель.
Подвижная панель управления.
Хранения в памяти более 200 программ для обработки профилей.
Регулирующий клапан низкого давления.
Автоматическая система смазки и охлаждения винтовых пар и подшипников.
Система контроля фазы сети.
Набор на 11 инструментов, состоящий из пильного диска для зачистки профилей, зачистных ножей и фрез, входит в стандартную комплектацию.
Разные виды ножей для белого и цветного профиля.
Возможность обработки 210-230 рам за 8-часовой период работы.
Мощность двигателя: 5,3 kW
Электропитание: 380V / 50-60Hz
Скорость вращения фрезы: 3000 об/мин.
Давление в пневмосистеме: 6-8 bar
Фреза (макс. d / посадка): 250 / 30-32 мм
Габаритные размеры (L / H / W): (1900 x 2040 х 1050) мм
Вес: 750 / 680 кг

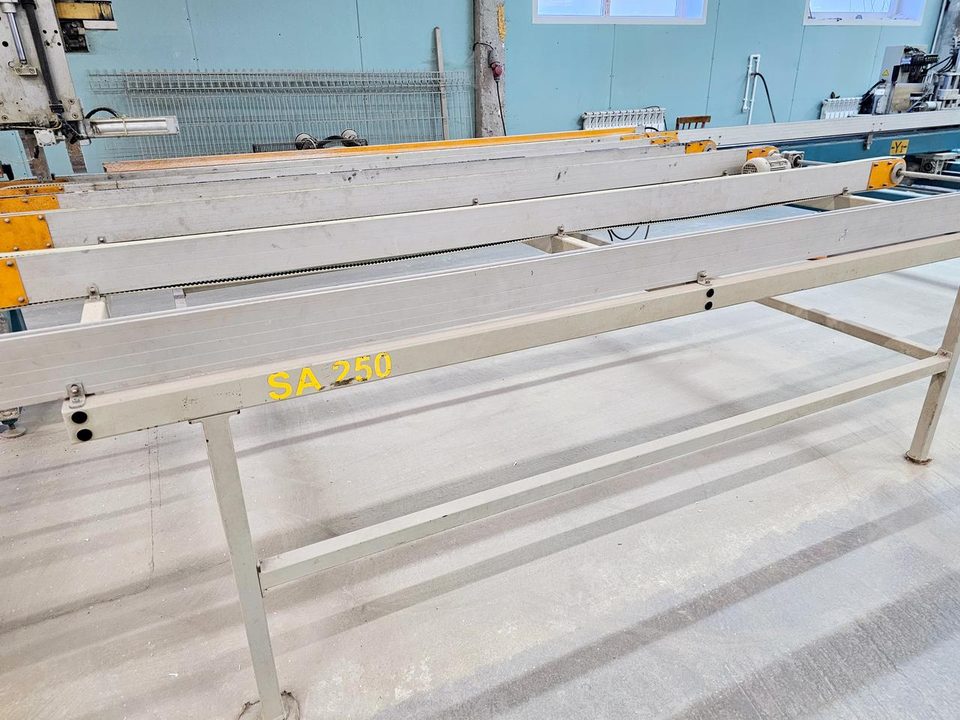

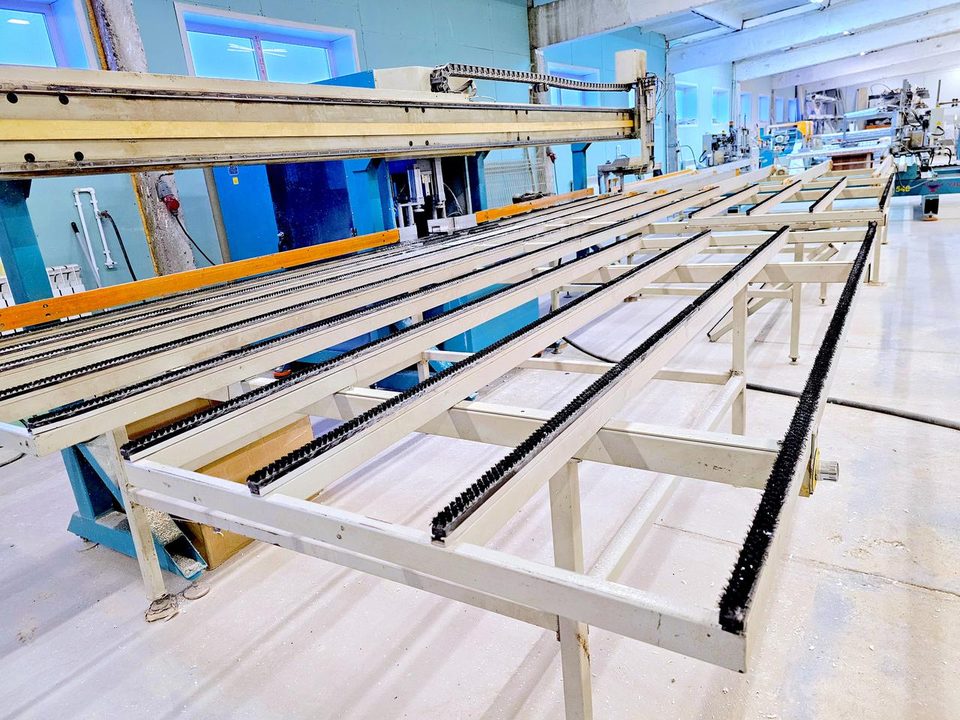

Технические характеристики транспортировочного стола для охлаждения ПВХ конструкций Yilmaz SA-250:
Конвейер работает в составе автоматической линии сварки ПВХ окон YILMAZ и участвует в передаче сваренных окон в зону зачистки углов, создавая промежуток времени между сваркой и зачисткой профиля, что позволяет швам остыть. Функция данного конвейера заключается в передаче сваренных изделий с этапа сварки на этап зачистки. Также данный стол в некотором роде является буфером.
Габариты 2275 х 3305 х 340 мм
Вес 156 кг

Технические характеристики автоматического поворотного стола для ПВХ конструкций Yilmaz SA-250:

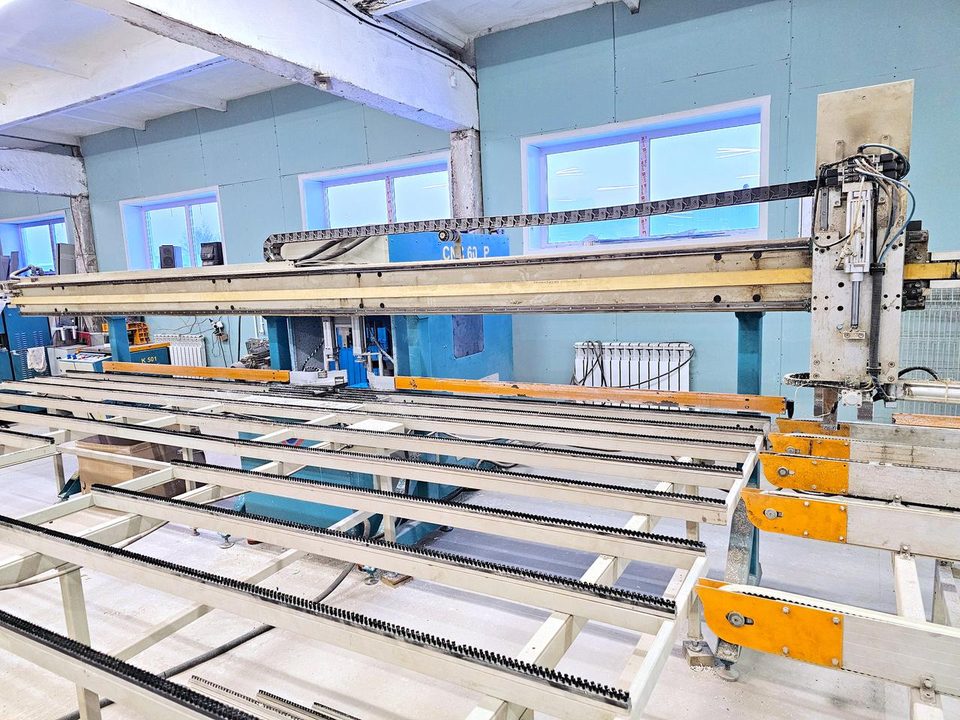

Поворотная система с ЧПУ для транспортировки и зачистки углов YILMAZ SA 260
Стол с поворотной автоматической головой доставляет сваренные пластиковые окна с конвейера SA 260 к углозачистному станку CNC 608, разворачивает и подает каждый угол сваренной конструкции на зачистку.
Давление воздуха 6-8 атм, 22л/мин
Габариты 2300 х 2600 х 410 мм
Вес 340 кг

Произведено в 2011 году, Турция.

Местонахождение - Киров

Возможен самовывоз или доставка транспортной компанией.
