YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)

Регион: Московская обл.

Местонахождение: Москва

Производство: Турция

Товар реализован
  • YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)
  • YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)
  • YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)
  • YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)
  • YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)
  • YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)
  • YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)
  • YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)
  • YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)
  • YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)
  • YILMAZ PIM 6509 Автоматизированный центр обработки и резки ПВХ-профилей (Новое оборудование)
Описание

Категория: Автоматические линии

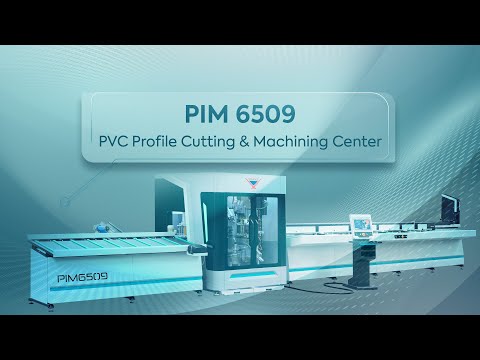

Yilmaz PIM 6509 - это станок с сервоуправлением, специально разработанный для обработки всех видов ПВХ-профилей, доступных сегодня на рынке, обеспечивающий перемещение по 8 осям.
Программа станка работает по принципу минимальные отходы и максимальная производительность. Оператор размещает на подающий конвейер 7 ПВХ-профилей, а робот- манипулятор, удерживая профили, доставляет их в центр обработки и резки.
Режущая установка может выполнять последовательную резку профилей под желаемым углом от 30⁰ до 150°.
Оператор наклеивает на обрезанный профиль этикетку, распечатанную принтером штрих-кодов, работающим синхронно со станком, и передает его на линию сварки.

Особенности модели:

Система управления с ЧПУ, обеспечивающая движение по 8 осям.

Свойство автоматической подачи, транспортировки, позиционирования, резки и перемещения профилей.

Возможность выполнения операций фрезерования на четырех поверхностях ПВХ-профилей, сверления отверстий под шарниры, ключи и дверные ручки, различных дренажных каналов и выполнения операций резки заданной длины при помощи пильного диска.

Пневматический держатель для точного позиционирования профилей.

Автоматическая система горизонтальных и вертикальных прижимов.

Автоматическая конвейерная установка, способная подавать 7 профилей.

Точная резка с пильным диском диаметром 500 мм с сервоуправлением в диапазоне углов 30° и 150°.

ПК на базе Windows и цветной сенсорный ЖКмонитор с диагональю 15.6 дюймов.

Удаленное подключение через Интернет и обеспечение технической поддержки.

Программа интерфейса легко интегрируется во все чертежные программы.

Возможность одновременного выполнения операций фрезерования и резки.

Интеграция в линию четырехголовочной сварки и зачистки углов для ПВХ-профилей.

Автоматическая система распознавания профилей рам и створок.

Автоматическая система контроля ширины и высоты профиля.

Автоматическая система смазки оси.

Контроль низкого давления для безопасной работы пильного диска.

Светодиодное освещение внутри кабины с низким потреблением энергии.

Принтер штрих-кодо.

Общее количество осей 8.

Максимальная длина профиля (мм) 6500.

Минимальная длина профиля (мм) 700.

Скорости осей обрабатывающего блока (м/мин.) Ось X: 40 / Ось Y:40 / Ось Z:40.

Скорость подачи профиля (м/мин.) 100.

Минимальная длина резки при 90° (мм) (Lмин) 400.

Минимальная длина резки при 45° (мм) (Lмин) 400.

Минимальный размер обрабатываемого профиля (мм) (WxH) 400x400.

Максимальный размер обрабатываемого профиля (мм) (WxH) 130x18.

Характеристики:

- Производитель: Y ILMAZ (Турция).

- Кол-во фрез: 10.

- Мощность двигателя: 2.2 kW- 50-60 Hz / 2х0.37 kW servo / 7х0.55 kW servo.

- Электропитание: 400V / 50-60Hz.

- Скорость вращения фрезы: 18000 об./мин.

- Давление в пневмосистеме: 6 bar.

- Пильный диск (макс. d / посадка): 550 / 30 мм.

- Фреза (макс. d / посадка): 16 мм.

- Габаритные размеры (L / H / W): (14000 х 2500 х 2500) мм.

- Вес: 4000 / 3650 кг.


Производство: Турция.

Местонахождение - Москва

Возможен самовывоз или доставка транспортной компанией.
